SUPRLAN PREMIUM

LAN-кабель высшего класса.

Cоответствует всем требованиям для кабелей категорий 5е по стандартам ISO/IEC 11801, EN 50173, TIA/EIA568 и ГОСТ Р 54429-2011.

SUPRLAN Premium применятся для реализации проектов любого уровня сложности, в том числе Центров обработки данных (ЦОД, Data-centers) и масштабных СКС.

SUPRLAN Premium имеет достаточный "запас прочности" по всем электрическим характеристикам (сопротивления, затухания, возвратные потери).



SUPRLAN STANDARD

LAN-кабель массового применения, максимально оптимизированный по соотношению «цена-параметры».

В данной варианте достигнут компромисс между конструкцией и гарантированным полным соответствием всех нормативов по качеству передачи данных, заложенных в международных стандартах и отчественном ГОСТе. SUPRLAN Standard ориентирован на самый широкий спектр применений, позволяет решать подавляющее большинство задач, предназначенных для кабелей категории 5e.

Электрические параметры, характеризующие качество передачи данных соответствуют требованиям стандартов ISO/IEC 11801, EN 50173, TIA/EIA568 и ГОСТ Р 54429-2011 (в части требований для ШПД).




SUPRLAN LIGHT

LAN-кабель экономичного класса, предназначенный преимущественно для бытовых применений. Позволяет построить среднескоростную компьютерную сеть с лимитированными длинами линий, пригоден для решения множества других задач.

Соответствует требованиям стандарта ГОСТ Р 54429-2011 в части требований для широкополосного доступа к сети Internet.



SUPRLAN SIX

Кабель категории 6 применяется в проектах построения крупных информационных систем в случае особых требований в отношении защищенности от помехи/или обеспечиваемой дальности связи. Позволяет передавать сигнал со скоростью 10 Гбит/с на расстояние до 55м.

Фокусной областью применения кабелей категории 6а являются масштабные ЦОД, в которых осуществляется обработка и хранение больших массивов данных. Поддерживает передачу данных со скоростью 10 Гбит/с на расстояние до 100 м.

Полностью соответствует требованиям стандартов ISO/IEC 11801, EN 50173 и TIA/EIA568 и ГОСТ Р 54429-2011.




SUPRLAN INDOOR

Кабель для прокладки внутри помещений. Особенность - оболочка из поливинилхлорида (ПВХ) или LSZH-компаунд.

PVC (Polyvinyl chloride, ПВХ, поливинилхлорид) - характеризуется высокой температурной и химической стойкостью, долговечностью, высокой огнестойкостью.

LSZH (Low Smoke Zero Halogen) - "низкое дымовыделение, нулевое содержание галогенов". Эксплуатация кабелей с оболочкой из данного материала необходима в условиях, где есть потенциальная угроза отравления продуктами горения в случае пожара (места скопления людей, больницы, школы и т.д). Особенностью состава является отсутствие токсичных галогенных газов и низкое выделение дыма в процессе горения.

Температурные условия монтажа и эксплуатации:

во время монтажа: от -10°С до +60°С
после монтажа: от -20°С до +60°С

цвет оболочки - серый (ПВХ), оранжевый или синий (LSZH)

Оболочка из ПВХ и LSZH неустойчива к воздействию ультрафиолета и низких температур. Кабель c данной оболочке не рекомендуется использовать вне помещений, с течением времени он может выйти из строя. Для наружной прокладки необходим кабель в исполнении OUTDOOR с оболочкой из полиэтилена.

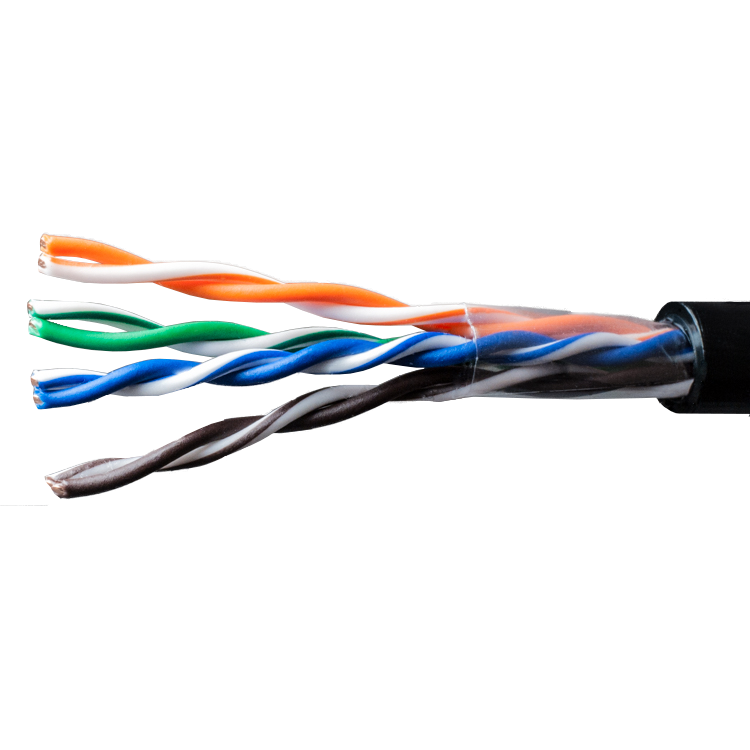

SUPRLAN OUTDOOR

кабель для наружной прокладки вне помещений. Особенность - оболочка из светостабилизированного полиэтилена.

PE (polyethylene, полиэтилен) - самый распространённый в мире пластик, обладает высокой устойчивостью к химическим и температурным воздействиям. Кабель с оболочкой из полиэтилена применяют для эксплуатации вне отапливаемых помещений в условиях возможных низких температур.

 Температурные условия монтажа и эксплуатации:



во время монтажа: от -15°С до +60°С
после монтажа: от -50°С до +60°С

Цвет оболочки - черный.

Оболочка из полиэтилена является горючейКабель в данной оболочке НЕЛЬЗЯ использовать внутри помещений в связи с его потенциальной пожароопасностью. Для внутренней прокладки необходим кабель в исполнении INDOOR с оболочкой из ПВХ или LSZH-компаунда.

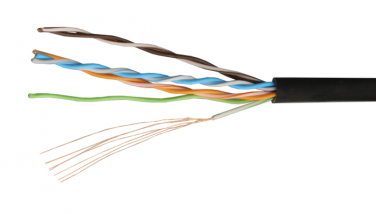

SUPRLAN OUTDOOR с тросом

самонесущий кабель для наружной прокладки вне помещений. Особенность - оболочка из светостабилизированного полиэтилена и наличие силового элемента - стального троса, позволящего достичь повышенного растягивающего усилия.

PE (polyethylene, полиэтилен) - самый распространённый в мире пластик, обладает высокой устойчивостью к химическим и температурным воздействиям. Кабель с оболочкой из полиэтилена применяют для эксплуатации вне отапливаемых помещений в условиях возможных низких температур.

Температурные условия монтажа и эксплуатации:

во время монтажа: от -15°С до +60°С
после монтажа: от -50°С до +60°С

При использовании стандартного троса диаметром 1.5 мм кабель выдерживает растягивающее усилие до 1.2 кН.

Цвет оболочки - черный. Оболочка из полиэтилена является горючейКабель в данной оболочке НЕЛЬЗЯ использовать внутри помещений в связи с его потенциальной пожароопасностью. Для внутренней прокладки необходим кабель в исполнении INDOOR с оболочкой из ПВХ или LSZH-компаунда.



Реконструкция страницы

реконструкция страницы

Реконструкция страницы



SUPRLAN Premium - кабель, обладающий очень большим запасом прочности по всем параметрам. Сплошной контроль качества позволяет гарантировать стабильность качественных характеристик независимо от партии. Базовый диаметр жилы в SUPRLAN Premium  - 0.51 мм. Электрические характеристики и параметры передачи данных доступны по двойнум клику на круге "Premium".

Фактически, SUPRLAN Premium пригоден для проектов любой степени сложности, где предусмотрено использование кабелей категории 5e, в том числе для Центров обработки данных (ЦОД) и Структурированных кабельных систем (СКС). Поскольку СКС проектируются с учетом возможной модернизации без прокладки новых кабельных сетей, избыточные характеристики SUPRLAN Premium обосновывают экономическую целесообразность его применения.



Все без исключения кабели SUPRLAN могут быть использованы для построения сетей семейства Ethernet.

 кабели SUPRLAN PREMIUM гарантированно работают с требуемым качеством на  сегментах:

100BASE-T или Fast Ethernet - передача данных со скоростью 100 Мбит/с, применяется блочное кодирование бинарного линейного сигнала, работа ведется преимущественно в дуплексном режиме - 160м;

1000BASE-T или Gigabit Ethernet - передача данных со скоростью 1 Гбит/с, используются все четыре пары категории 5е, работа ведется в дуплексном режиме - 90м.





В рамках реализации стратегии сети IPTV доставка контента до клиентского оборудования осуществляется по управляемой IP-сети оператора связи, оконечный участок которой может быть построен с использованием симметричных кабелей SUPRLAN. Особенностью IPTV являются высокие требования относительно быстродействия компьютерной сети. Поэтому тип кабеля подбирается с учетом формы реализации подключения (потоковое видео, интернет-телевидение, с использованием схемы промежуточного хранения медиа-файлы с последующим просмотром) и расстояния между абонентским ресивером и оконечным устройством сети оператора связи.

При расстояниях более 70 м рекомендуется применять горизонтальные кабели класса Premium категории 5е (поддержка скоростей передачи до 1 Гбит/с) и Six категории 6, на меньших расстояниях вполне могут быть использованы бюджетные варианты изделий классов Standard и Light



IP-телефония, как одна из разновидностей цифровой телефонии, требует максимальную скорость канала не более нескольких сотен кбит/с, которая намного меньше скорости наименее быстродействующего сетевого интерфейса 10base-T (10 Мбит/с). С учетом данной особенности при построении сети телефонной связи по IP применяются такие же кабели SUPRLAN, какие используются для реализации физического уровня компьютерной сети. При построении кабельной системы в форме СКС – это кабели классов Premium или Six, в остальных случаях можно иcпользовать класс Standard, а при протяженности линии от розетки до коммутационной панели менее 75 м – Light



Мощность потребления управляемой камеры может достигать 30 Вт, то есть для реализации функций управления в случае применения дистанционного питания необходимо обращаться к стандарту РоЕ+. Поддержку функционирования аппаратуры этого стандарта выполняют кабели SUPRLAN классов не ниже Premium и Six. В этом случае допустимое удаление камеры от приемника может составлять до 100 м и более.




SUPRLAN Standard не является оптимальным вариантом для высокопроизводительных СКС и Центров обработки данных.

В ЦОД используются кабельные изделия с максимальной пропускной способностью.  В составе линейки SUPRLAN к таковым относятся горизонтальные кабели класса Premium категории 5е (поддержка скоростей передачи до 1 Гбит/с) и Six категорий 6 и 6а, обеспечивающих нормальное функционирование ЛВС и систем хранения данных со скоростями вплоть до 10 Гбит/с.

СКС является универсальной средой передачи и с требуемым уровнем качества  поддерживает функционирование локальной вычислительной и телефонной сети предприятия. Офисные информационные системы относятся к объектам,  линии связи которых отличаются умеренным быстродействием и на уровне горизонтальной подсистемы обеспечивают скорость не более 1 Гбит/с.  Но и к ним выдвигается ряд дополнительных требований, в том числе со стороны  отечественного стандарта ГОСТ Р 54429-2011. Поэтому в линейной части офисных СКС должны использоваться кабели SUPRLAN классов Premium (категория 5е) и Six (категории 6 и 6а). Основным рассматривается класс Premium, класс Six используется в случае наличия помех и выдвижения особых требований к качеству функционирования линий проводной связи.



Все без исключения кабели SUPRLAN могут быть использованы для построения сетей семейства Ethernet.

кабели SUPRLAN Standard гарантированно работают с требуемым качеством на  сегментах:

100BASE-T или Fast Ethernet - передача данных со скоростью 100 Мбит/с, применяется блочное кодирование бинарного линейного сигнала, работа ведется преимущественно в дуплексном режиме - 145м;

1000BASE-T или Gigabit Ethernet - передача данных со скоростью 1 Гбит/с, используются все четыре пары категории 5е, работа ведется в дуплексном режиме -85м.





В рамках реализации стратегии сети IPTV доставка контента до клиентского оборудования осуществляется по управляемой IP-сети оператора связи, оконечный участок которой может быть построен с использованием симметричных кабелей SUPRLAN. Особенностью IPTV являются высокие требования относительно быстродействия компьютерной сети. Поэтому тип кабеля подбирается с учетом формы реализации подключения (потоковое видео, интернет-телевидение, с использованием схемы промежуточного хранения медиа-файлы с последующим просмотром) и расстояния между абонентским ресивером и оконечным устройством сети оператора связи. При расстояниях более 70 м рекомендуется применять горизонтальные кабели класса Premium категории 5е (поддержка скоростей передачи до 1 Гбит/с) и Six категории 6, на меньших расстояниях вполне могут быть использованы бюджетные варианты изделий классов Standard и Light.



IP-телефония, как одна из разновидностей цифровой телефонии, требует максимальную скорость канала не более нескольких сотен кбит/с, которая намного меньше скорости, например, сетевого интерфейса 10Base-T (10 Мбит/с). С учетом данной особенности при построении сети телефонной связи по IP применяются такие же кабели SUPRLAN, какие используются для реализации физического уровня компьютерной сети. При построении кабельной системы в форме СКС – это кабели классов Premium или Six, в остальных случаях можно иcпользовать класс Standard, а при протяженности линии от розетки до коммутационной панели менее 75 м – Light



Мощность потребления управляемой камеры может достигать 30 Вт, то есть для реализации функций управления в случае применения дистанционного питания необходимо обращаться к стандарту РоЕ+. Поддержку функционирования аппаратуры этого стандарта гарантированно выполняют кабели SUPRLAN классов не ниже Premium и Six. В этом случае допустимое удаление камеры от приемника может составлять до 100 м и более.

Для кабелей Standard рекомендуется провести тестирование на корректную работу с данной IP-камерой. Если длина кабельного сегмента невелика (менее 100м), то, вполне вероятно, будет обеспечена нормальная работа системы.



SUPRLAN Light не является оптимальным вариантом для высокопроизводительных СКС и Центров обработки данных.

В ЦОД в независимости от его назначения используются наиболее качественные кабельные изделия с максимальной пропускной способностью.  В составе линейки SUPRLAN к таковым относятся горизонтальные кабели класса Premium категории 5е (поддержка скоростей передачи до 1 Гбит/с) и Six категорий 6 и 6а, обеспечивающих нормальное функционирование аппаратуры ЛВС и систем хранения данных со скоростями вплоть до 10 Гбит/с.

СКС является универсальной средой передачи и с требуемым уровнем качества  поддерживает функционирование локальной вычислительной и телефонной сети предприятия. Офисные информационные системы можно отнести к объектам,  линии связи которых отличаются умеренным быстродействием и на уровне горизонтальной подсистемы обеспечивают скорость не более 1 Гбит/с.  Тем не менее, к ним выдвигается ряд дополнительных требований, в том числе со стороны  отечественного стандарта ГОСТ Р 54429-2011. Поэтому в линейной части офисных СКС должны использоваться кабели SUPRLAN классов Premium (категория 5е) и Six (категории 6 и 6а). Основным рассматривается класс Premium, обращение к изделиям класса Six практикуется в случае сложной помеховой обстановки и выдвижения особых требований в отношении качества функционирования линий проводной связи.



Все без исключения кабели SUPRLAN могут быть использованы для построения сетей семейства Ethernet.

кабели SUPRLAN Light гарантированно работают с требуемым качеством на  сегментах:

100BASE-T или Fast Ethernet - передача данных со скоростью 100 Мбит/с, применяется блочное кодирование бинарного линейного сигнала, работа ведется преимущественно в дуплексном режиме - 110м;

1000BASE-T или Gigabit Ethernet - передача данных со скоростью 1 Гбит/с, используются все четыре пары категории 5е, работа ведется в дуплексном режиме - 75м.





В рамках реализации стратегии сети IPTV доставка контента до клиентского оборудования осуществляется по управляемой IP-сети оператора связи, оконечный участок которой может быть построен с использованием симметричных кабелей SUPRLAN. Особенностью IPTV являются высокие требования относительно быстродействия компьютерной сети. Поэтому тип кабеля подбирается с учетом формы реализации подключения (потоковое видео, интернет-телевидение, с использованием схемы промежуточного хранения медиа-файлы с последующим просмотром) и расстояния между абонентским ресивером и оконечным устройством сети оператора связи. При расстояниях более 70 м рекомендуется применять горизонтальные кабели класса Premium категории 5е (поддержка скоростей передачи до 1 Гбит/с) и Six категории 6, на меньших расстояниях вполне могут быть использованы бюджетные варианты изделий классов Standard и Light.



IP-телефония, как одна из разновидностей цифровой телефонии, требует максимальную скорость канала не более нескольких сотен кбит/с, которая намного меньше скорости наименее быстродействующего сетевого интерфейса 10base-T (10 Мбит/с). С учетом данной особенности при построении сети телефонной связи по IP применяются такие же кабели SUPRLAN, какие используются для реализации физического уровня компьютерной сети. При построении кабельной системы в форме СКС – это кабели классов Premium или Six, в остальных случаях можно иcпользовать класс Standard, а при протяженности линии от розетки до коммутационной панели менее 75 м – Light



Мощность потребления управляемой камеры может достигать 30 Вт, то есть для реализации функций управления в случае применения дистанционного питания необходимо обращаться к стандарту РоЕ+. Поддержку функционирования аппаратуры этого стандарта гарантированно выполняют кабели SUPRLAN классов не ниже Premium и Six. В этом случае допустимое удаление камеры от приемника может составлять до 100 м и более.

Кабелей Light не рекомендуется применять для проектов, связанных с подключением управляемых IP-камер (по технологии PoE+).



В ЦОД используются кабельные изделия с максимальной пропускной способностью. В составе линейки SUPRLAN к таковым относятся горизонтальные кабели класса Six категорий 6 и 6а, обеспечивающих нормальное функционирование аппаратуры ЛВС и систем хранения данных со скоростями вплоть до 10 Гбит/с.

СКС является универсальной средой передачи и с требуемым уровнем качества  поддерживает функционирование локальной вычислительной и телефонной сети предприятия. Офисные информационные системы можно отнести к объектам,  линии связи которых отличаются умеренным быстродействием и на уровне горизонтальной подсистемы обеспечивают скорость не более 1 Гбит/с.  В линейной части офисных СКС должны использоваться кабели SUPRLAN классов Premium (категория 5е) и Six (категории 6 и 6а). Основным рассматривается класс Premium, обращение к изделиям класса Six практикуется в случае сложной помеховой обстановки и выдвижения особых требований в отношении качества функционирования линий проводной связи.



Все без исключения кабели SUPRLAN могут быть использованы для построения сетей семейства Ethernet.

кабели SUPRLAN Six гарантированно работают с требуемым качеством на  сегментах:

100BASE-T или Fast Ethernet - передача данных со скоростью 100 Мбит/с, применяется блочное кодирование бинарного линейного сигнала, работа ведется преимущественно в дуплексном режиме:

категория 6 - 170м;

категория 6а - 180м.

1000BASE-T или Gigabit Ethernet - передача данных со скоростью 1 Гбит/с, используются все четыре пары категории 5е, работа ведется в дуплексном режиме категории 6 и 6а180м.

10G Ethernet - передача данных со скоростью 10 Гбит/с, используются четыре пары категории 6 или 6а, работа ведется в дуплексном режиме, применяется 16-уровневый линейный сигнал с амплитудно-фазовой модуляцией:

категория 6 - 55м;

категория 6а - 100м.




В рамках реализации стратегии сети IPTV доставка контента до клиентского оборудования осуществляется по управляемой IP-сети оператора связи, оконечный участок которой может быть построен с использованием симметричных кабелей SUPRLAN. Особенностью IPTV являются высокие требования относительно быстродействия компьютерной сети. Поэтому тип кабеля подбирается с учетом формы реализации подключения (потоковое видео, интернет-телевидение, с использованием схемы промежуточного хранения медиа-файлы с последующим просмотром) и расстояния между абонентским ресивером и оконечным устройством сети оператора связи. При расстояниях более 70 м рекомендуется применять горизонтальные кабели класса Premium категории 5е (поддержка скоростей передачи до 1 Гбит/с) и Six категории 6, на меньших расстояниях вполне могут быть использованы бюджетные варианты изделий классов Standard и Light.



IP-телефония, как одна из разновидностей цифровой телефонии, требует максимальную скорость канала не более нескольких сотен кбит/с, которая намного меньше скорости наименее быстродействующего сетевого интерфейса 10Base-T (10 Мбит/с). С учетом данной особенности при построении сети телефонной связи по IP применяются такие же кабели SUPRLAN, какие используются для реализации физического уровня компьютерной сети. При построении кабельной системы в форме СКС – это кабели классов Premium или Six, в остальных случаях можно иcпользовать класс Standard, а при протяженности линии от розетки до коммутационной панели менее 75 м – Light



Мощность потребления управляемой камеры может достигать 30 Вт, то есть для реализации функций управления в случае применения дистанционного питания необходимо обращаться к стандарту РоЕ+. Поддержку функционирования аппаратуры этого стандарта гарантированно выполняют кабели SUPRLAN классов не ниже Premium и Six. В этом случае допустимое удаление камеры от приемника может составлять до 100 м и более.
