Представляем новую модель волоконно-оптического кабеля для сетей PON/FTTx
Компания СУПР расширяет ассортимент волоконно-оптических кабелей линейкой FTTx.

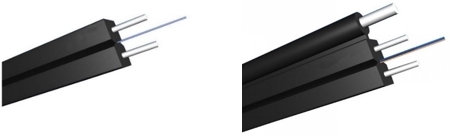

Оптическое волокно стандарта находится в центре кабеля. Два параллельных силовых элемента расположены с обеих сторон от волокна. В качестве силовых элементов используются два стеклопластиковых (или стальных) прутка. На оптический модуль и силовые элементы накладывается оболочка из компаунда с низким дымовыделением и полным отсутствием токсичных галогенных газов (LSZH).

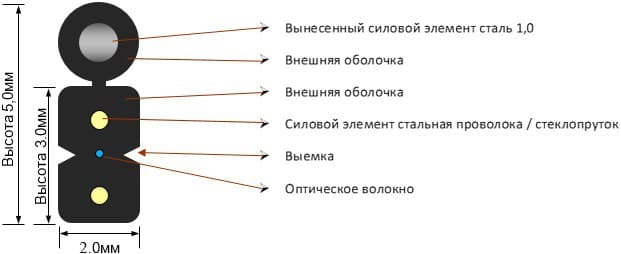

Также есть вариант исполнения с дополнительным вынесенным силовым элементом - стальным тросом.
Рекомендуемое применение
Кабель предназначен в первую очередь для применения в сетях PON/FTTx.
Может быть использован для внешней и внутренней прокладки. Кабель применяется внутри зданий и помещений, для воздушной подвески на опорах линий связи (за исключением опор высоковольтных линий электропередач), между зданиями и сооружениями, в тоннелях при вводе в здания, возможна прокладка в кабельных лотках или трубах. Также, допускается прокладка кабеля на наружном фасаде здания, в специальных трубах, коллекторах, кабельной канализации, в местах, не зараженных грызунами.
Основные преимущества данных кабелей – малый вес, простота в монтаже, доступная цена.
Данная конструкция оптимизирована для построения оптических сетей доступа и обеспечивает снижение капитальных затрат оператора, ускоряет строительство и обладает большой эксплуатационной надежностью.
Кабель поставляется на барабанах строительными длинами по 2км.

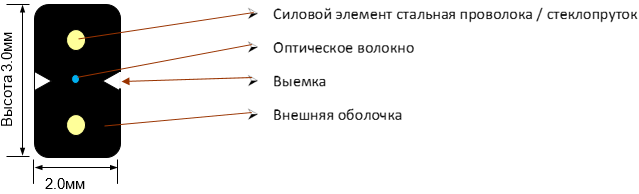

Конструкция кабелей FTTx
Основные технико-эксплуатационные характеристики кабелей FTTx
|
Характеристики оптоволокна |
|||||
|
Волокно SM fibers acc. ITU-T G.657A1 |
|||||
|
Коэффициент затухания, дБ/км: - 1310нм/ - 1550нм |
0,35/0,22 |
||||
|
Массогабаритные и механические характеристики |
|||||
|
Кабель оптический FTTx LSZH с двумя стальными прутками G.657.A1 |
|||||
|
Количество ОВ в кабеле, шт. |
1, 2, 4 |
||||
|
Масса кабеля, кг/км |
10,0 |
||||
|
Размеры кабеля, мм |
2,0х3,0 (±0,1) |
||||
|
Диаметр стального прутка, мм |
0,45 |
||||
|
Растягивающая нагрузка краткосрочная/длительная, Н |
80 / 40 |
||||
|
Раздавливающая нагрузка, Н/100мм |
500 |
||||
|
Минимальный радиус изгиба, мм |
15 |
||||
|
Кабель оптический FTTx LSZH с двумя стеклопластиковыми прутками G.657.A1 |
|||||
|
Количество ОВ в кабеле, шт. |
1, 2, 4 |
||||
|
Масса кабеля, кг/км |
8,5 |
||||
|
Размеры кабеля, мм |
2,0х3,0 (±0,1) |
||||
|
Диаметр стеклопластикового прутка, мм |
0,5 |
||||
|
Растягивающая нагрузка краткосрочная/длительная, Н |
80 / 40 |
||||
|
Раздавливающая нагрузка, Н/100мм |
500 |
||||
|
Минимальный радиус изгиба, мм |
15 |
||||
|
Кабель оптический FTTx LSZH с двумя стальными прутками и вынесенным силовым |
|||||
|
Количество ОВ в кабеле, шт. |
1, 2, 4 |
||||
|
Масса кабеля, кг/км |
13,5 |
||||
|
Размеры кабеля, мм |
2,0х5,0 (±0,1) |
||||
|
Диаметр стального прутка, мм |
0,45 |
||||
|
Диаметр вынесенного силового элемента, мм |
1,0 |
||||
|
Растягивающая нагрузка краткосрочная/длительная, Н |
600 / 100 |
||||
|
Раздавливающая нагрузка, Н/100мм |
500 |
||||
|
Минимальный радиус изгиба, мм |
120 |
||||
|
Кабель оптический FTTx LSZH с двумя стеклопластиковыми прутками 0,5мм и вынесенным силовым |
|||||
|
Количество ОВ в кабеле, шт. |
1, 2, 4 |
||||
|
Масса кабеля, кг/км |
11,9 |
||||
|
Размеры кабеля, мм |
2,0х5,0 (±0,1) |
||||
|
Диаметр стеклопластикового прутка, мм |
0,5 |
||||
|
Диаметр вынесенного силового элемента, мм |
1,0 |
||||
|
Растягивающая нагрузка краткосрочная/длительная, Н |
600 / 100 |
||||
|
Раздавливающая нагрузка, Н/100мм |
500 |
||||
|
Минимальный радиус изгиба, мм |
120 |
||||
|
Температурные характеристики |
|||||
|
Диапазон рабочих температур, °С |
-30°С - +70°С |
||||
|
Температура хранения, °С |
-30°С - +70°С |
||||
|
Температура монтажа, °С |
-10°С - +50°С |
||||
|
Цветовая идентификация оптических волокон |
|||||
|
Волокно |
1 (Blue) |
2 (Orange) |
3 (Green) |
4 (Brown) |
|
|
Цвет |
|
|
|
|
|
