Назначение и область применения

Оптический кроссовый шкаф применяется в сетях связи общего пользования, в технологических сетях связи и сетях связи общего назначения.
Кросс обеспечивает концевую заделку, соединение, переключение и контроль линейных и станционных оптоволоконных кабелей.
Предназначен для установки на узлах связи, в точках распределения (в подъездах многоквартирных домов, на чердаках и пр.). Кросс имеют конструкцию с запирающейся крышкой, что обеспечивает удобное распределение оптического кабеля и дополнительную защиту от несанкционированного доступа.
Настенный кросс серии ШКОН-У предназначен для размещения в офисах, аппаратных, помещениях связи и др. обслуживаемых помещениях.

Общие положения

Конструктивное исполнения кросса соответствует «Правилам применения кроссового оборудования», утвержденными приказом Минсвязи № 52 от 24/04/2006.
На кросс ШКОН-У предоставляется Декларация о соответствии.
Упаковка кросса ШКОН-У соответствует ТР ТС 005/2011.

Конструкция и компоновка

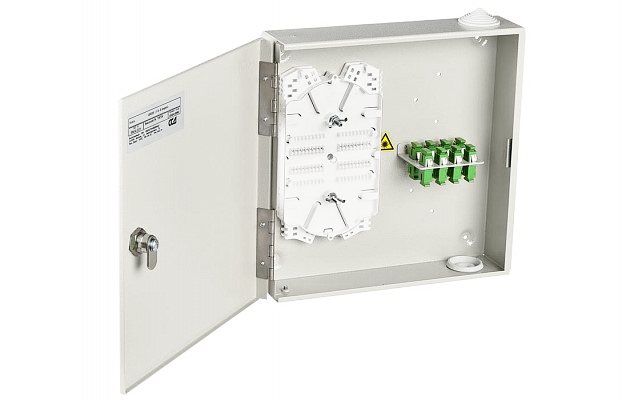

Кросс предназначен для установки непосредственно на стену. Конструкция кросса обеспечивает:

• ввод, фиксацию и распределение вводимого кабеля без снижения его передаточных характеристик;
• крепление центрального силового элемента;
• выкладку оптоволокна, модулей ОВК и пигтейлов с радиусом изгиба не менее 30мм;
• установку кассет для размещения сростков ОВК с пигтейлами;
• установку оптических розеток SC типа (в комплекте);
• механическую защиту внутренних компонентов и ОВК.

Кросс ШКОН-У 8SC/APC укомплектован на 8 портов SC/APC.

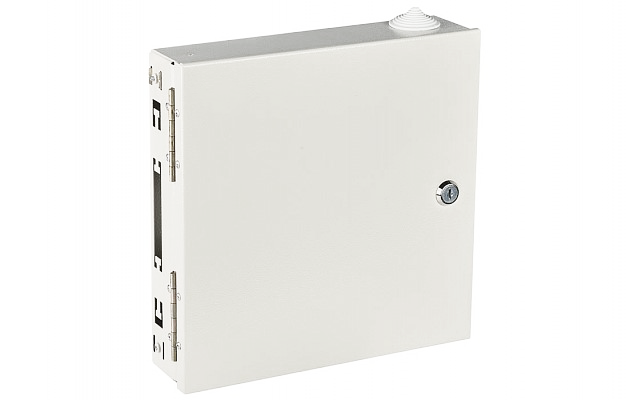

Корпус и крышка кросса выполнены из листовой стали с нанесением лакокрасочного покрытия, для предотвращения несанкционированного доступа передняя дверь укомплектована замком.

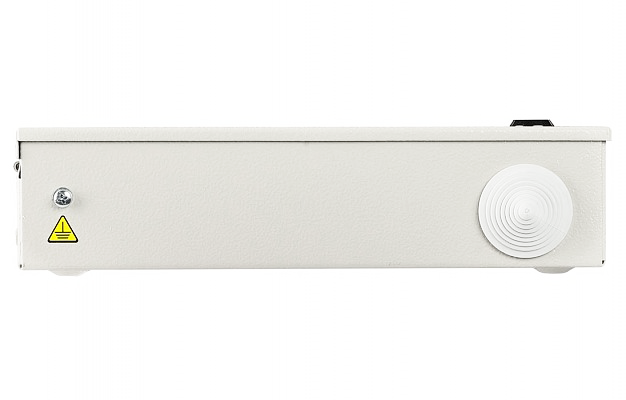

Кросс оснащен клеммой защитного заземления, имеет маркировку знаками заземления и лазерной опасности. Сопротивление между клеммой защитного соединения и любой доступной прикосновению металлической нетоковедущей частью  корпуса кросса составляет не более 0,1 Ом.

Конструкция кросса предотвращает возможность случайного ранения персонала при работе с ним без применения специальных мер безопасности.

Габаритные размеры кросса, мм: 266х265х66
Масса кросса: 1,9 кг

Условия эксплуатации

Кросс предназначен для эксплуатации в следующих климатических условиях:

• температура окружающего воздуха от 5 С до 40 С;
• относительная влажность воздуха при 25 С до 80%;
• пониженное атмосферное давление до 60 кПа (450 мм. рт. ст.).

Кросс стоек к воздействию вибрационных нагрузок в диапазоне частот от 10 до 80 Гц с ускорением 20 м/с2 (2g) и амплитудой перемещения 0,5мм.
Срок службы кросса составляет не менее 20 лет. Кросс не требует обслуживания в течение всего срока службы.

Комплектация кросса

Корпус с дверью и замком: 1шт.
Кассета КТ3645: 1 шт.
Крышка кассеты КТ: 1 шт.
Розетка (адаптер) SC/APC: 8 шт.
Пигтейл SC/APC: 8 шт.
КДЗС-4525: 10 шт.
Планка 8 SC: 1 шт.
Заглушки кабельных вводов: 4 шт.
Комплект монтажный: 1 комп.

Информация для заказа - артикул СУПР  -  09-0223/П.
