Обзор телекоммуникационных шкафов SUPRLAN

В процессе построения коммутационных узлов сетей связи различного назначения широко используются различные монтажные конструктивы, которые предназначены для монтажа пассивного и активного телекоммуникационного оборудования. В основной массе случаев такие конструктивы выполняются в форме телекоммуникационных шкафов. Введение в наименование термина «телекоммуникационный» означает, что уже на этапе разработки в конструкции шкафа были предусмотрены решения, обеспечивающие наилучшие условия для монтажа и последующей эксплуатации оборудования связи.

Компания СУПР поставляет обширную номенклатуру телекоммуникационных шкафов, позволяющих решить основные классы задач, возникающих в процессе построения узловых пунктов различного уровня сетей связи всех типов. В зависимости от исполнения шкафы могут устанавливаться в специализированных технических помещениях различного уровня и в помещениях со свободным доступом посторонних лиц, а также на открытом воздухе.

Основные отличительные признаки телекоммуникационных шкафов

По своему конструктивному исполнению телекоммуникационный шкаф содержит две основные и обязательные для применения составные части: оболочку и элементы монтажа оборудования. В ряде случаев в состав шкафа вводятся различные дополнительные элементы, расширяющие его функциональные возможности и придающие ему новые потребительские свойства.

Оболочка представляет собой закрытый корпус, доступ во внутреннее пространство осуществляется через одну или несколько дверей. В ряде случае для этого могут использоваться съемные и/или откидные двери.



Шкаф напольный телекоммуникационный
со стеклянной дверцей

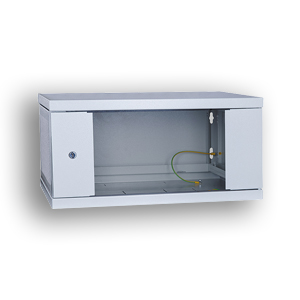

Шкаф настенный телекоммуникационный
со стеклянной дверцей

Внутри оболочки находится одна или более пар стандартных 19-дюймовых монтажных направляющих. Могут предусматриваться также места для монтажа вентиляторов, нагревателей и иных аналогичных устройств.

Структура и схема составления идентификатора

Для обозначения шкафов привлекается буквенно-цифровой кодированный идентификатор, т.е. уникальный код шкафа содержит в себе описание основных потребительских параметров изделия.

При составлении идентификатора шкафов SUPRLAN использовались следующие основные принципы:

  • идентификаторы для разных типов монтажного оборудования составляются по идентичным правилам;
  • целью улучшения визуального восприятия индекса внедрено разделения отдельных групп кодирующих символов различного функционального назначения;
  • для разделения привлекается два основных приема: чередование буквенных и цифровых последовательностей символов, а также дефисы.
  • идентификатор составляется в естественной описательной последовательности в направлении от общего к частному.

Идентификатор формируется по типовым правилам и обычно имеет следующую 5-звенную структуру:

АА-BB-DD-CC-Х.

Отдельные элементы этой структуры несут следующую информацию

Элемент кода Назначение Возможные варианты обозначения шкафов SUPRLAN
АА Свойства шкафа Т – телекоммуникационный В – настенный Н – напольный
ВВ Высота монтажных рельсов в юнитах xU – где х – высота монтажных рельсов в юнитах
СС Габаритные размеры в дециметрах Первая пара чисел – ширина в дециметрах, вторая – глубина в дециметрах
DD Материал и исполнение передней двери М – металлическая дверь С – стеклянная дверь Р – распашная одностворчатая дверь
Х Материал задней двери для напольных шкафов М – металл

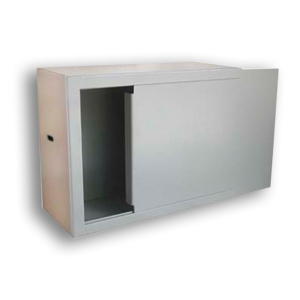

Шкаф настенный антивандальный
пенальный

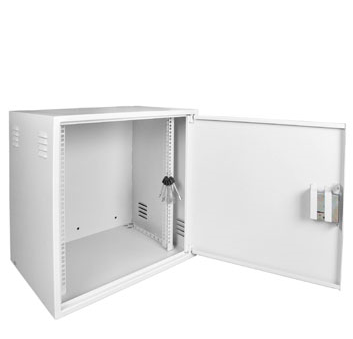

Шкаф настенный антивандальный
распашной

Для антивандальных шкафов SUPRLAN значения кодов несколько меняются и отдельные символы приобретают следующие значения

Элемент кода Назначение Возможные варианты
АА Свойства шкафа АП – антивандальный пенальный АР – антивандальный распашной
С-С Габаритные размеры в миллиметрах Первая пара чисел – ширина, вторая – глубина
DD Тип используемого замка В – винтовой Р – ригельный С – сувальдный



В случае необходимости описания тех важных параметров шкафа, которые не охватываются рассмотренной классификацией, индекс может быть расширен и дополнен иными символами.
